強度計算・実践への一歩
ラーメンの計算

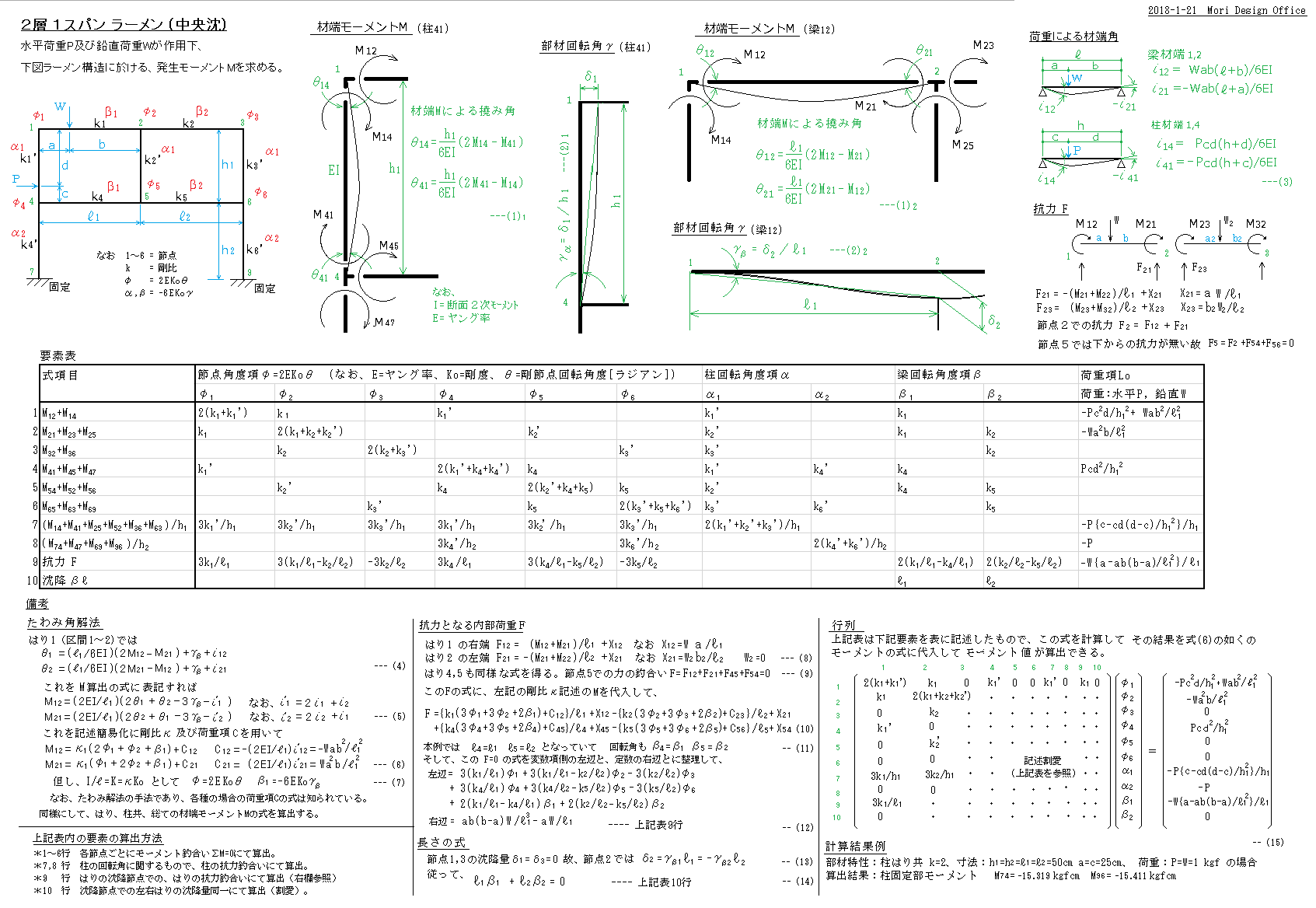

■本例の計算対象:ラーメン構造(中央沈) 本例では、中央下部の柱が無い構造にて、その剛節点2,5で沈降が生じます。沈降部が一か所の典型的な場合であり、たわみ角法の計算は下記の如くになります。

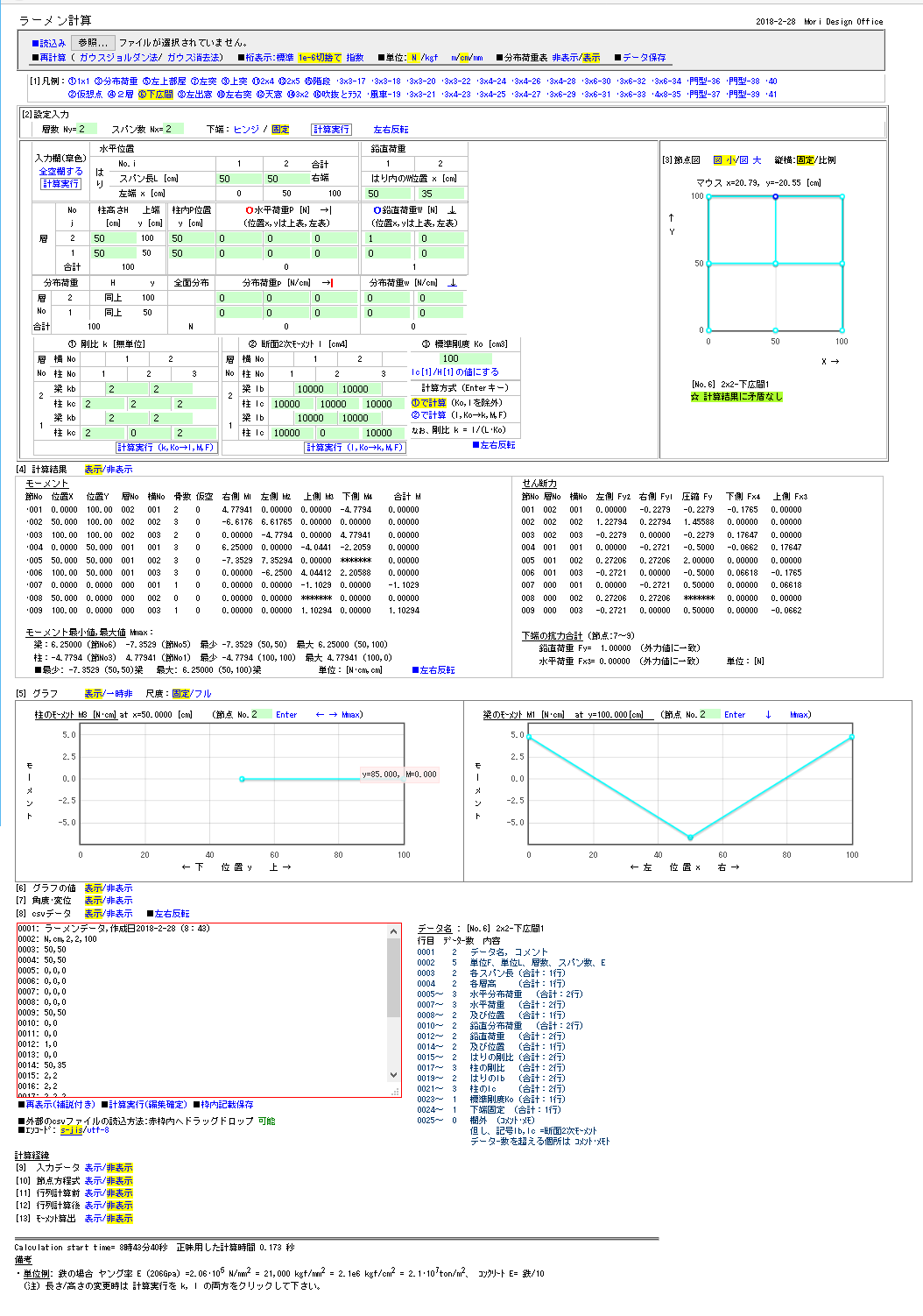

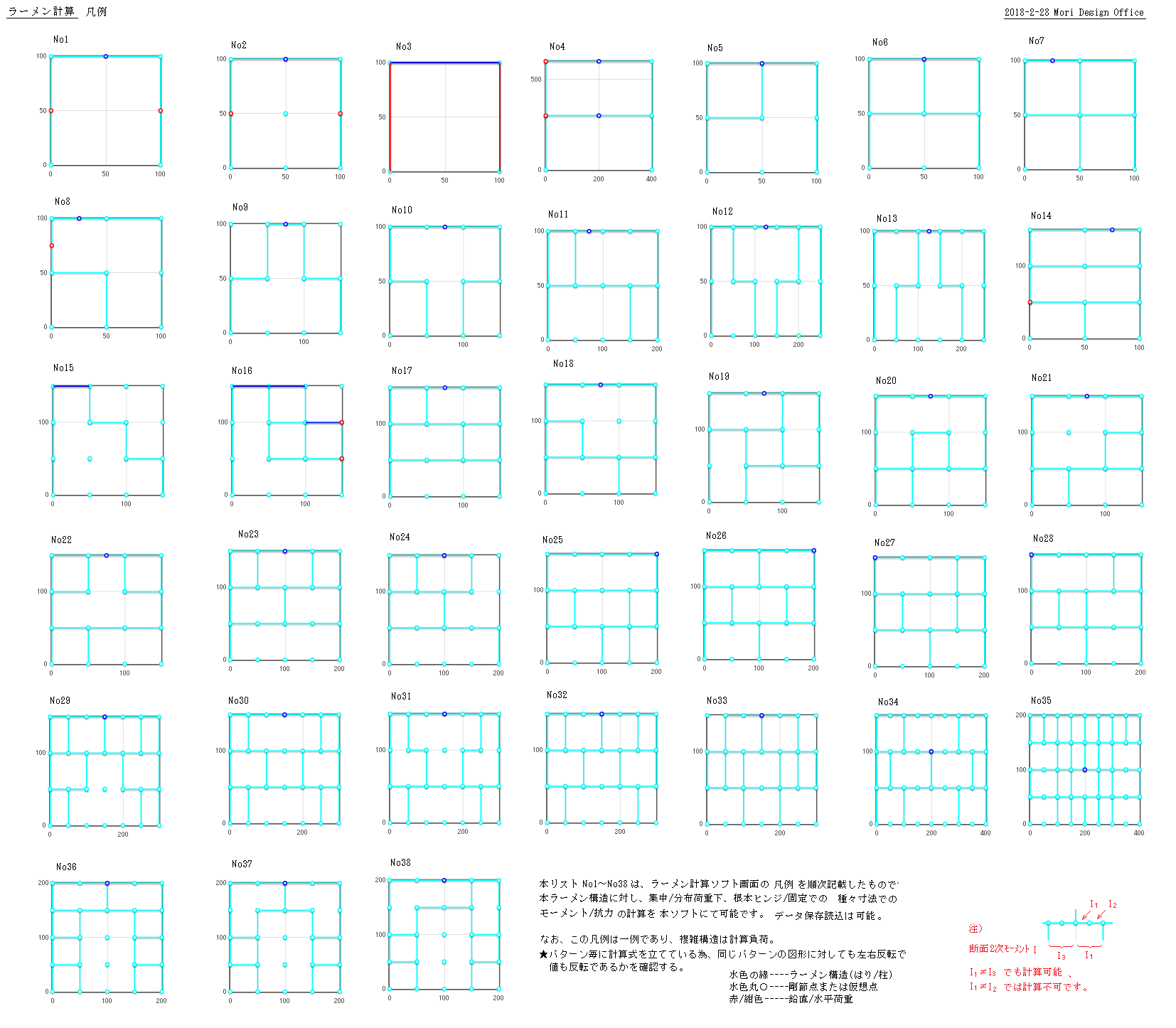

・実例画面: ラーメン計算画面(中央沈) ・参照: ラーメン計算(左突右吹抜け) ラーメン計算(凡例一覧)   ラーメン計算画面説明     ・通信販売:計算実践   Copyright(C) Mori Design office All rights Reserved
