板計算画面(FEM)

　2013-4-27 Mori design office

[計算画面説明]

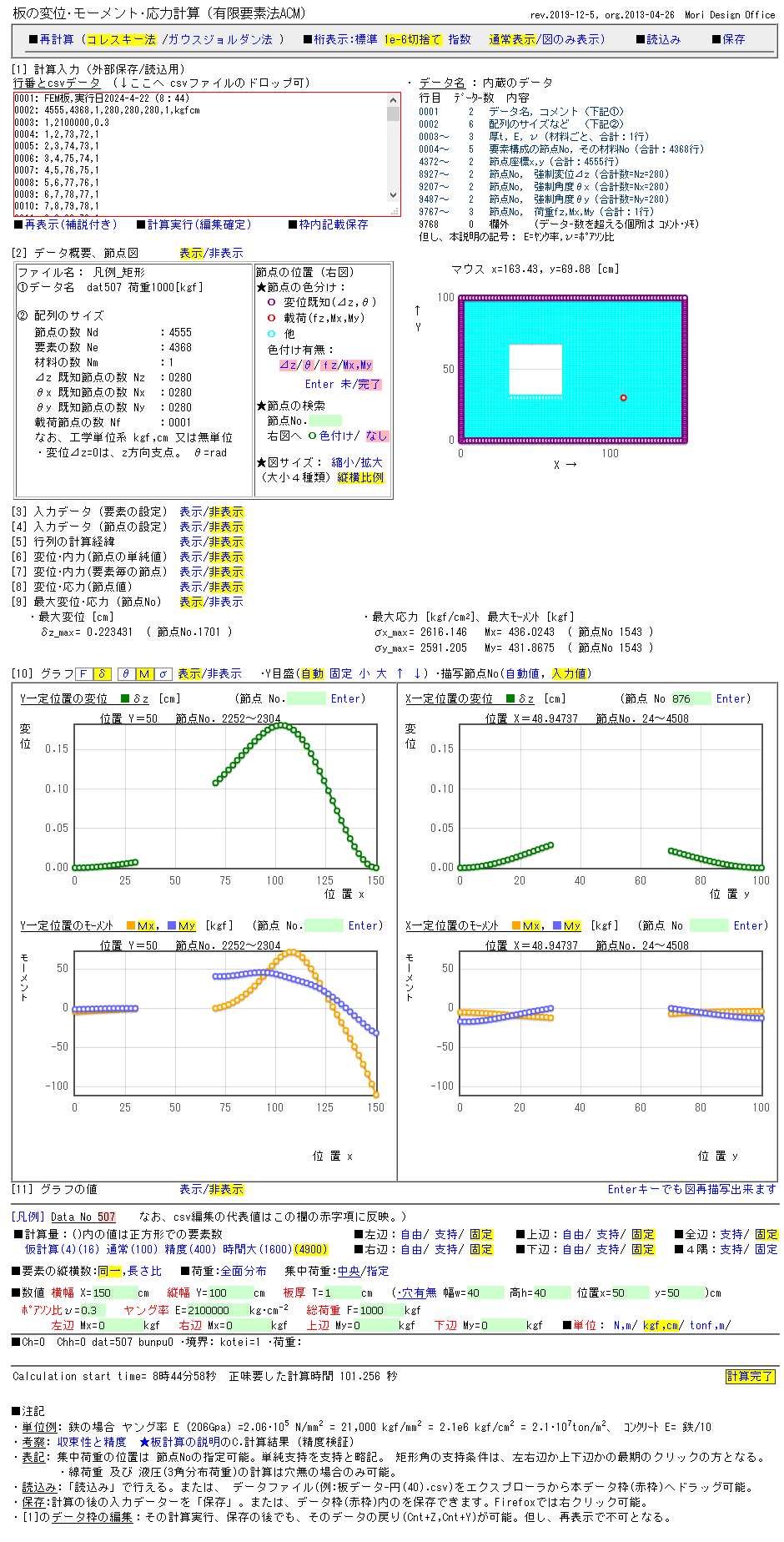

下記画面は、有限要素法による矩形板の変位･モーメント･応力解析ソフトで、内蔵の凡例データで全周固定･中央集中荷重の計算画面です。
外部データ(csv)を作成して、読込み実行も可能。計算経緯を表示でき、結果値をグラフでのマウスオーバーで読取ることが出来ます。
■節点図　　： XY位置、固定点、荷重点表示。既知点の表示/非表示。節点Noの検索。図の拡大縮小。マウスオーバーで節点Noの表示。
■グラフ　　：横軸は、X位置(左側グラフ)、Y位置(右側グラフ)。縦軸は、内力F, 変位δ, 傾き角度θ_X,θ_Y ﾓｰﾒﾝﾄ M_X,M_Y 応力σ_X,σ_Y
■凡例(画面下部)：左右上下のそれぞれに、自由･支持･固定を選択可能。荷重は、集中･線･全面の選択可能。各数値入力可能

　
[計算画面]
