■軸の弾性支持

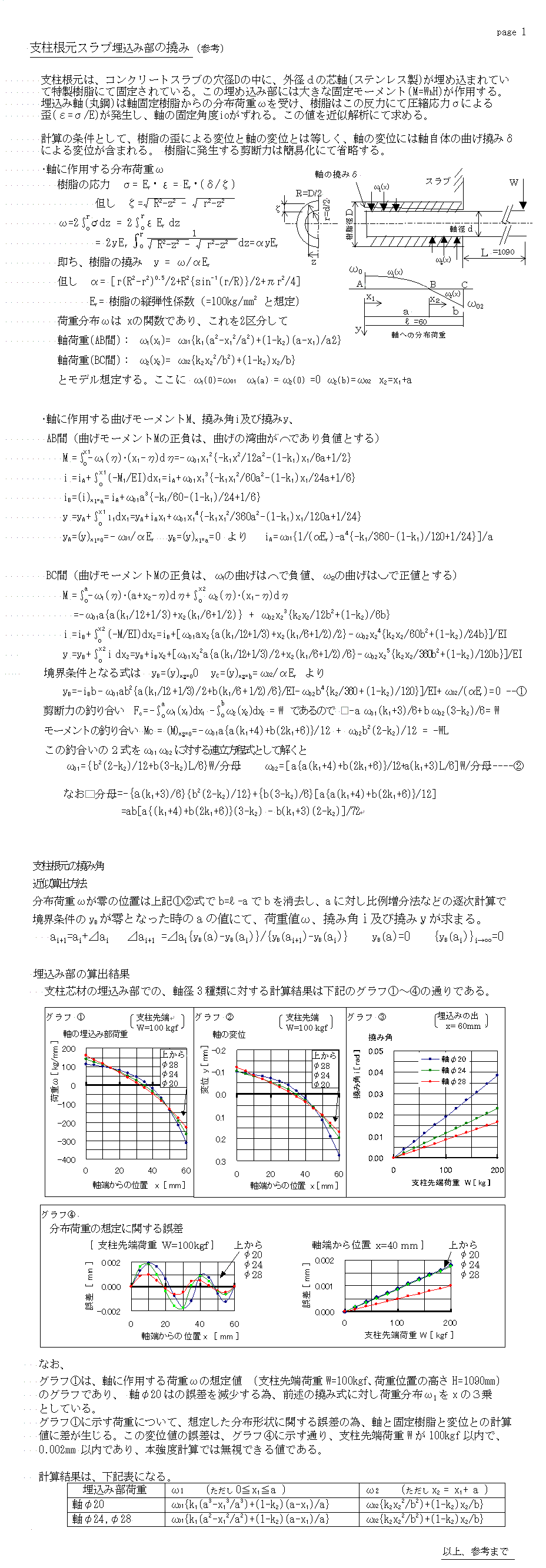

鋼製軸を硬質樹脂を介して把持した場合の強度解析を行ったもので、弾性支持解析の一つとして、参考に記載するものです。
解析方法は、ポアソン比も導入すれば数値計算が不可能と考え、硬質樹脂部には、外部荷重と同方向の反力のみで、簡単な歪分布を想定しています。
そして、軸と樹脂との変位が同量との条件で、 分布荷重ω、変位(たわみ)δ、たわみ角度θ を算出したものです。
この計算例では、軸の支持箇所での「たわみ」が無視できず、たわみ曲線を直線近似とすると計算に誤差が出る結果となっています。
